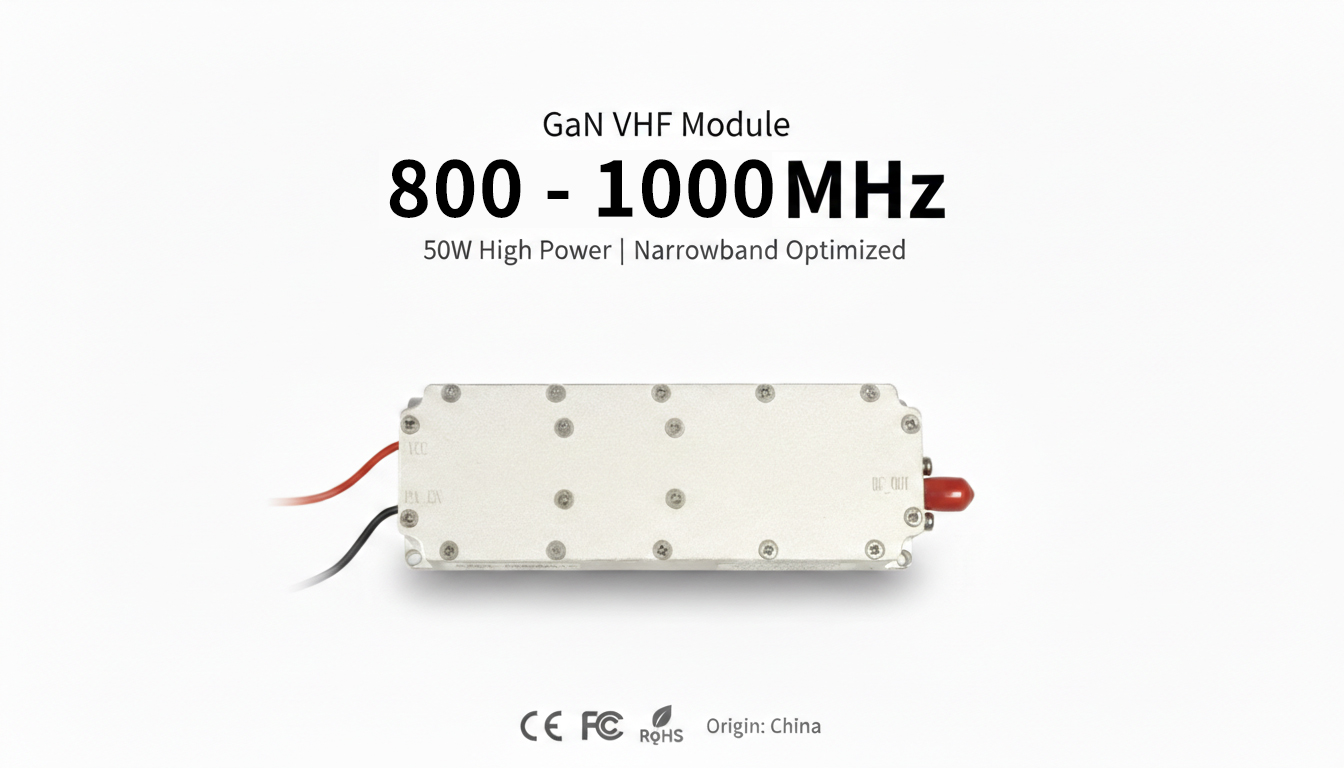

CN-Neboshchit-GAN-50W-800-1000MHz
规格选择
产品简介
Neboshchit GAN-50W PA, GaN tech, 800-1000MHz, 50W. Built-in source, -10~55℃. CE/FCC/RoHS. 1Y warranty. MOQ 2pcs.
详细描述
产品亮点 / Product Highlights
- ✅ 精准频段覆盖 - 800-1000MHz专业频段,深度优化
- ✅ 高功率输出 - 50W大功率,47±0.5dBm稳定输出
- ✅ GaN技术 - 氮化镓技术,高效率、耐高温、耐高压
- ✅ 自带干扰源 - 内置干扰信号源,可定制频段
- ✅ 信号稳定 - 带内波动≤2dB,传输稳定低损耗
- ✅ 低温启动 - -10℃低温环境可靠启动
- ✅ 通过认证 - CE/FCC/RoHS国际认证,品质保证
- ✅ 灵活定制 - 支持频段、功率、接口定制
技术规格 / Technical Specifications
| 参数类别 | 参数项 / Parameter | 值 / Value |
|---|---|---|
| 基础信息 | 型号 / Model | Neboshchit GAN-50W |
| 系列 / Series | 800-1000MHz系列 | |
| 技术类型 / Technology | GaN (氮化镓) | |
| 射频参数 | 频率范围 / Frequency Range | 800-1000 MHz |
| 最大输出功率 / Max Output Power | 50W (47±0.5 dBm) | |
| 工作电流 / Working Current | ≤3.1-3.7A @ +28V DC | |
| 带内波动 / In-band Ripple | ≤2 dB (峰峰值) | |
| 频段定制 / Custom Frequency | 支持 (100MHz带宽内任意频段) | |
| 干扰源 / Jamming Source | 自带干扰源,可定制频段 | |
| 电气参数 | 工作电压 / Working Voltage | 28V DC (24-32V范围) |
| 供电要求 / Power Supply | ≥4A @ +28 V DC (连续波输出50W) | |
| 供电接口 / Power Interface | 红正黑负 | |
| 功放使能 / Enable Control | 白色线 (高电平打开,低电平关断) | |
| 环境性能 | 工作温度 / Operating Temperature | -10℃ ~ +55℃ |
| 存储温度 / Storage Temperature | -40℃ ~ +85℃ | |
| 增益稳定度 / Gain Stability | ±1.5 dB @ -40℃~+55℃ | |
| 功率稳定度 / Power Stability | ±1.5 dB @ -40℃~+55℃ | |
| 低温启动 / Cold Start | 支持 | |
| 机械参数 | 尺寸 / Dimensions | 112×38×19.5 mm (不包含连接器) |
| 安装孔距 / Mounting Holes | 129.1×46.1 mm | |
| 重量 / Weight | 185 g | |
| 射频输出接头 / RF Output | SMA 外螺旋母座 | |
| 接口类型 / Connector Type | SMA Female | |
| 封装形式 / Package Type | 模块式金属封装 | |
| 材质 / Material | 铝合金 | |
| 散热方式 / Heat Dissipation | 底部贴片式热沉 | |
| 冷却需求 / Cooling Requirement | 强制风冷 / 导热底板 | |
| 供应信息 | 认证标准 / Certifications | CE, FCC, RoHS |
| 产地 / Origin | 中国深圳 / Shenzhen, China | |
| 保修期 / Warranty | 1年 / 1 Year | |
| 最小起订量 / MOQ | 2件 / 2 Pieces | |
| 交货期(现货) / Lead Time (Stock) | 3-7天 / 3-7 Days | |
| 交货期(定制) / Lead Time (Custom) | 15-30天 / 15-30 Days | |
| 包装类型 / Package Type | PP + 单盒 + 纸箱 |
批量采购优惠 / Bulk Order Discounts
💬 咨询报价 / Contact for Quote
我们为不同采购数量提供灵活的价格方案
We offer flexible pricing for different order quantities
📧 邮箱 / Email: [email protected]
💡 提示: 大批量订单可享受更多优惠,请联系我们获取专属报价

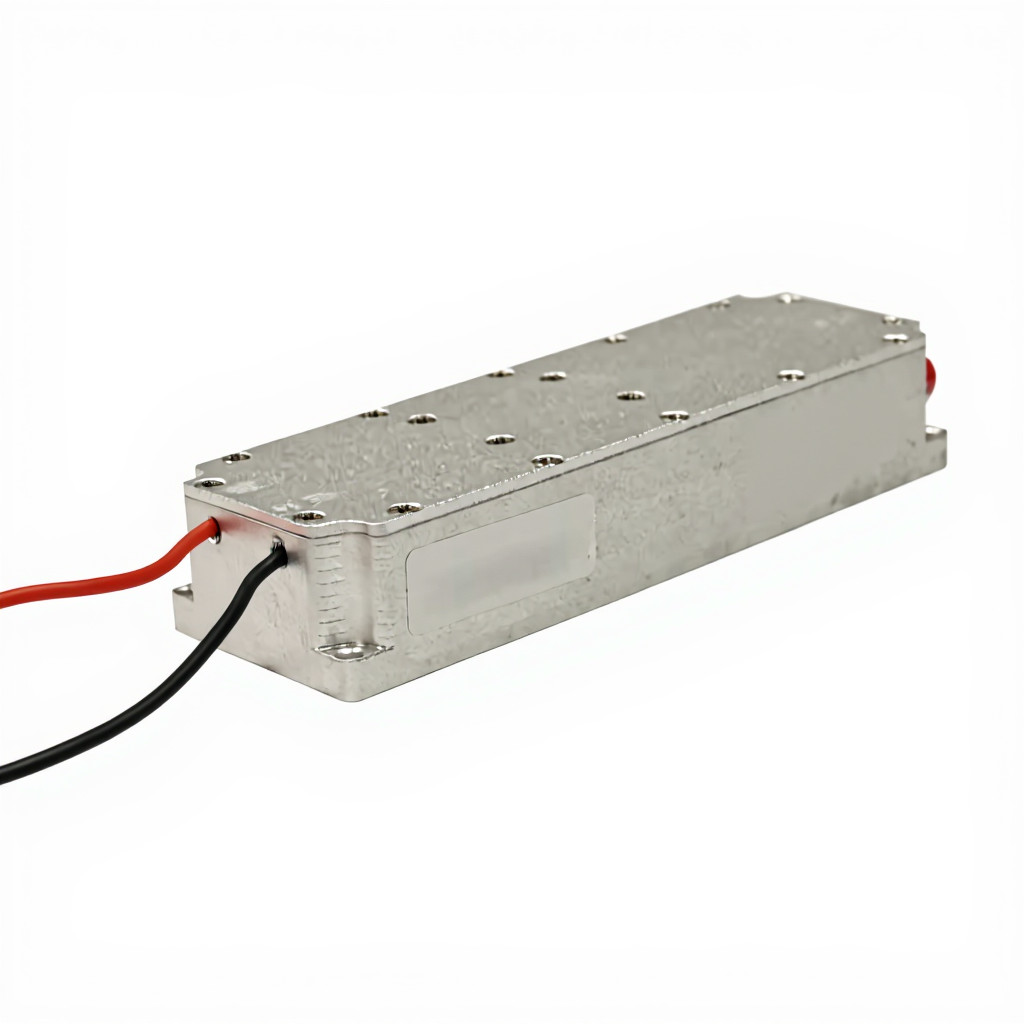

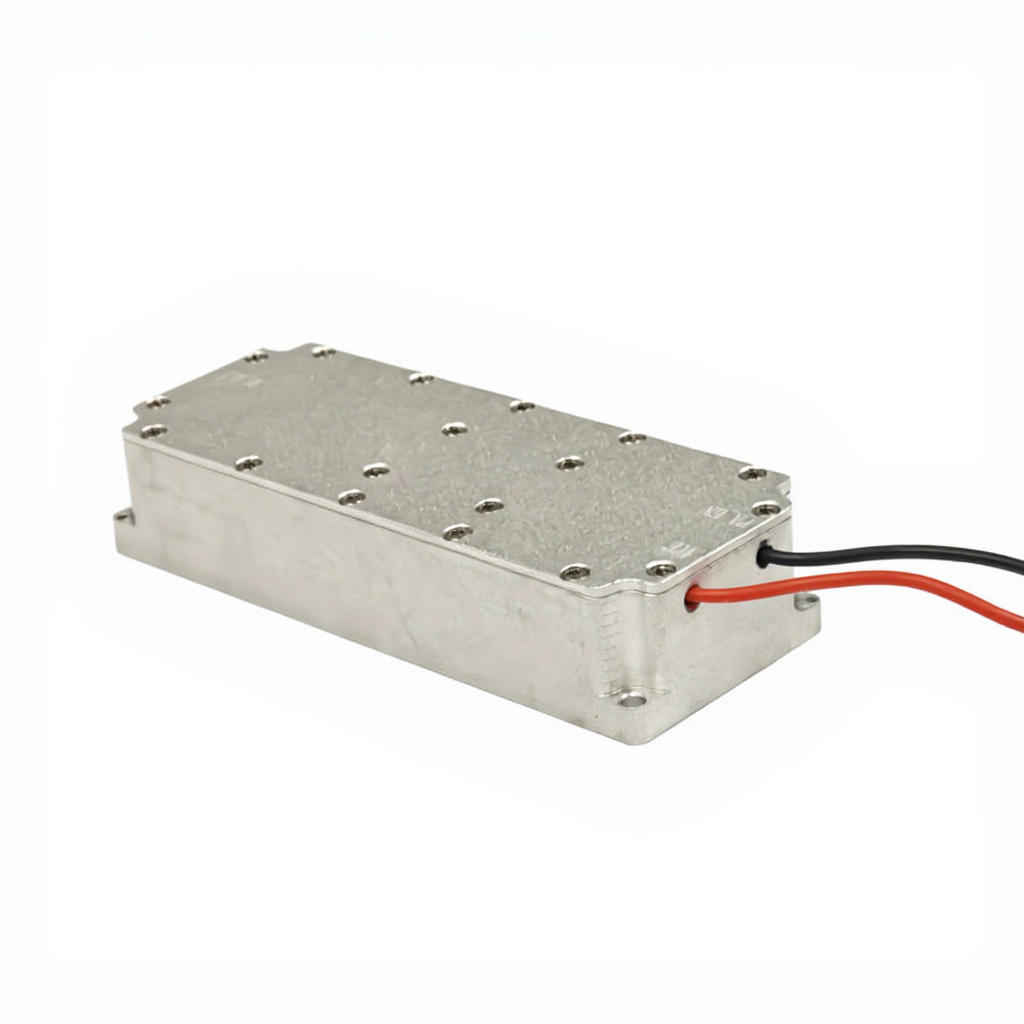

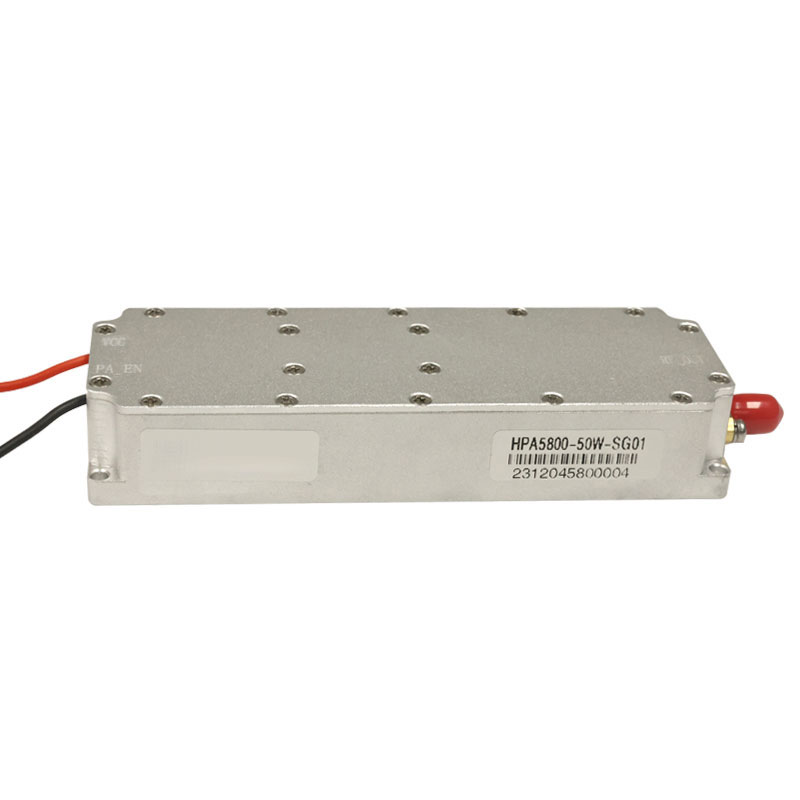

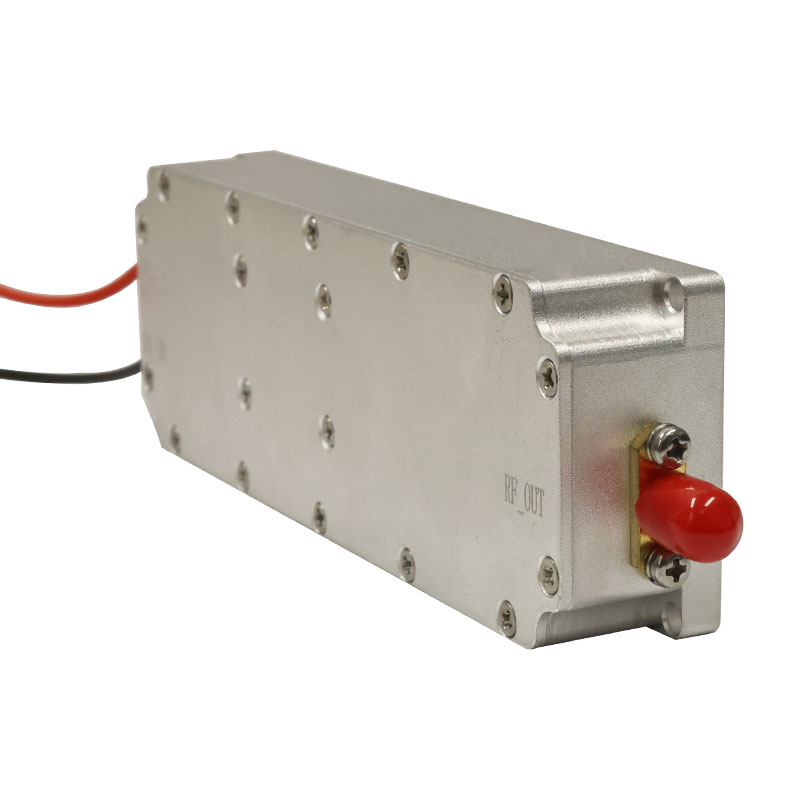

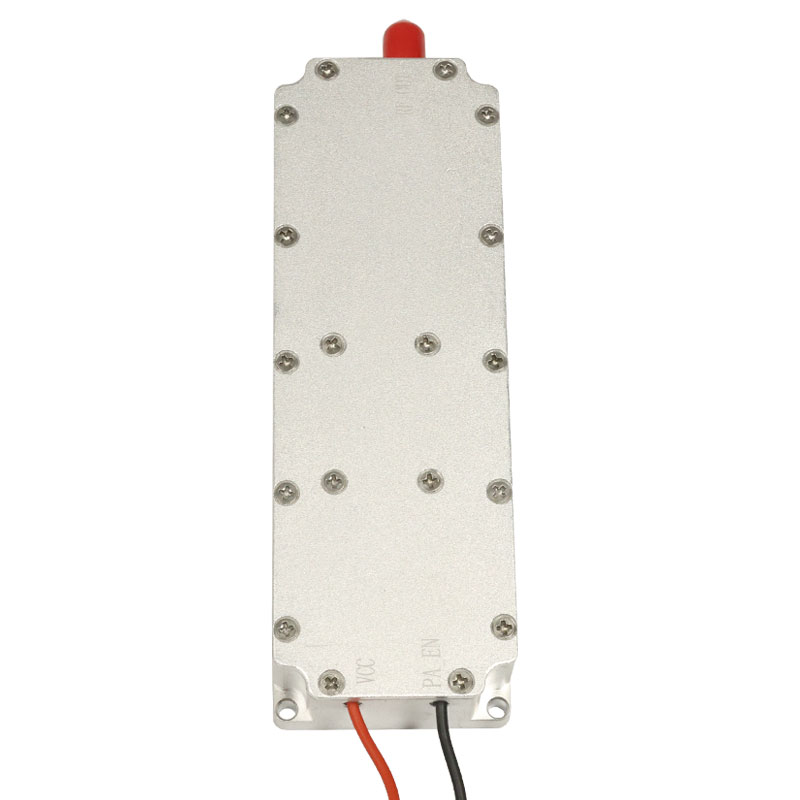

产品展示 / Product Display

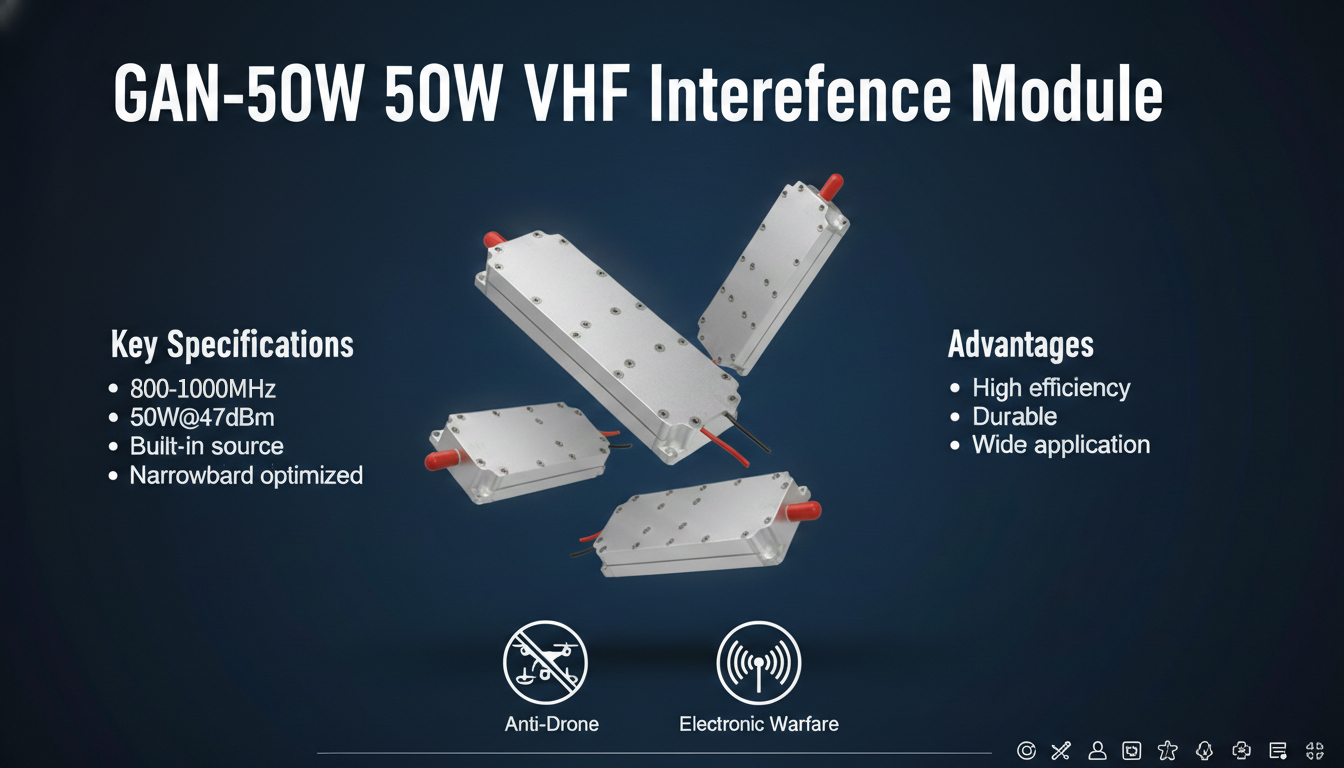

图片说明: Neboshchit GAN-50W 800-1000MHz干扰功放模块产品展示
应用场景 / Applications
📡 800-1000MHz电子对抗
800-1000MHz Band Electronic Countermeasures
🚁 无人机反制
Anti-UAV Applications
📻 通信干扰系统
Communication Jamming Systems
🔬 频谱测试设备
Spectrum Testing Equipment
⚔️ 军事训练模拟
Military Training Simulation
🛡️ 安全防护系统
Security Protection Systems
定制服务 / Customization Services
💡 定制说明
- 频段定制: 支持800-1000MHz范围内任意100MHz带宽频段定制
- 功率定制: 可定制20W、30W、40W、50W等不同功率等级
- 接口定制: 支持SMA、N型、BNC等不同射频接口
- Logo定制: 支持外壳丝印/激光Logo
- 包装定制: 支持定制包装盒和说明书
📧 定制咨询: [email protected]
常见问题 / FAQ
Q1: 这个模块的有效干扰距离是多少?
A: 有效干扰距离取决于目标信号强度、天线增益和环境因素。在标准条件下,配合合适的天线,该50W模块的有效作用距离可达2-5km。
Q2: 模块需要外接干扰源吗?
A: 不需要。本模块自带干扰信号源,通电即可工作。如需外接特定干扰信号源,也可提供纯功放版本。
Q3: 800-1000MHz频段适合哪些应用?
A: 800-1000MHz频段覆盖多种常见通信和无人机遥控频段。订购时请明确应用需求,我们可提供专业选型建议。
Q4: 模块的散热要求是什么?
A: 建议安装在金属底板上,连续50W输出时使用强制风冷,确保模块底板温度不超过80℃。
Q5: 支持哪些定制选项?
A: 支持频段、输出功率、射频接口、Logo印刷和包装定制。频段定制MOQ仅为1件。
Q6: 产品有哪些认证?
A: 已通过CE、FCC、RoHS国际认证,可提供证书复印件。
Q7: 保修政策是什么?
A: 提供1年质保,非人为损坏免费维修或更换,并提供终身技术支持。
